阻抗消声器是把阻性消声器和抗性消声器两者得优点相结合，它对低、中、高频消声器的性能均有一定程度的改善。

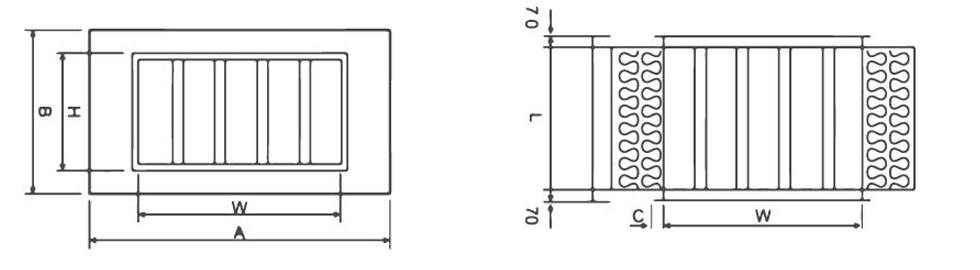

结构图及尺寸
消声器內壁填塞离心玻璃棉，外覆玻璃布及中3mm孔径多孔板。龙骨为镀锌板，也可用中0.8mm微穿孔板。
主要技术参数
消声量：额定风量：低频率消声量为10-15dB(A)中频率消声量为15-25dB(A高频率消声量为10-15dB(A)
适用风量：2000m3/h-60000m3/h(风速宜选6-8m/s)
阻力损失：额定风量时，平均阻力系数为0.4
结构示意图
规格选用表
| 型号 | 风量(m3/h) | 外型尺寸(mm) | 法兰口径(mm) | 钢材指标(kg) | 净重（kg） | ||||||
| 风速(6m/s) | 风速(8m/s) | 风速(10m/s) | 风速(12m/s) | 宽A | 高B | 长L | 宽W | 高H | |||
| 1 | 2000 | 2660 | 3330 | 4000 | 800 | 500 | 1600 | 520 | 230 | 200 | 160 |
| 2 | 3000 | 4000 | 5000 | 6000 | 800 | 600 | 1600 | 510 | 370 | 220 | 186 |
| 3 | 4000 | 5330 | 6670 | 8000 | 1000 | 600 | 1600 | 700 | 370 | 250 | 226 |
| 4 | 5000 | 6660 | 8320 | 10000 | 1000 | 800 | 1600 | 770 | 400 | 300 | 275 |
| 5 | 6000 | 8000 | 10000 | 12000 | 1200 | 800 | 900 | 700 | 550 | 230 | 197 |
| 6 | 8000 | 10660 | 13340 | 16000 | 1200 | 1000 | 900 | 780 | 630 | 250 | 230 |
| 7 | 10000 | 13320 | 16640 | 20000 | 1500 | 1000 | 900 | 1000 | 630 | 330 | 315 |
| 8 | 15000 | 20000 | 25000 | 30000 | 1500 | 1400 | 900 | 100 | 970 | 450 | 425 |
| 9 | 20000 | 26700 | 35400 | 40000 | 1800 | 1400 | 900 | 1330 | 970 | 550 | 532 |
| 10 | 30000 | 40000 | 50000 | 60000 | 2000 | 1800 | 900 | 1500 | 1310 | 650 | 620 |
