主要用于大空间空调送风系统中，如：机场、剧院、体育场、各类大厅等。因其送风距离远，噪音小、喷嘴调节灵活等诸多特点，广泛应用于中央空调系统中。同时，因其射流的第三区域相对较长，也经常被用于玻璃幕墙的防雾防结露系统中。感温执行机构无需电源，具有节能、环保、免维护、性能稳定、智能化等优点。
说明
规格有Φ100、Φ125、ΦI50、Φ200、Φ250、Φ300、Φ400、Φ500、Φ630。可根据需求增加蝶阀。
定制形式：手动型、电动型、感温型。外壳采用冷轧钢板或铝合金一次冲压拉伸成形，喷嘴可采用特殊材料或铝合金制作。

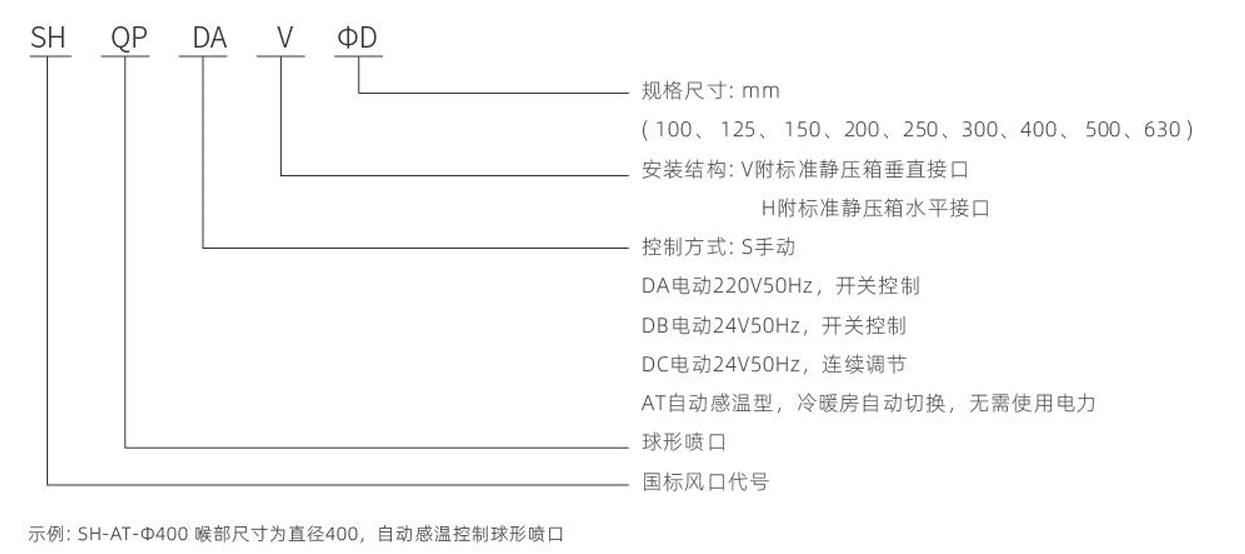

SH一QP系列球型喷口型号表示方法
SH-QP系列球型喷口工作工况
球形喷口特点
SH-QP系列球型喷口尺寸对照表
| 规格 尺寸 | 面尺寸(mm) | 颈尺寸(mm) | 开洞尺寸(mm) | H |
| Φ100 | Φ152 | Φ96 | Φ120 | 125 |
| Φ150 | Φ202 | Φ146 | Φ170 | 135 |
| Φ200 | Φ252 | Φ96 | Φ220 | 150 |
| Φ250 | Φ308 | Φ246 | Φ270 | 160 |
| Φ300 | Φ355 | Φ296 | Φ310 | 200 |
| Φ400 | Φ455 | Φ396 | Φ410 | 250 |
| Φ630 | Φ715 | Φ625 | Φ635 | 280 |
技术性能表
| 规格 | 风管风速(m/s) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 100 | 风量(m3/h) | 25 | 51 | 77 | 102 | 128 | 153 | 180 | 205 |
| 出口风速(m/s) | 2.8 | 5 | 7.5 | 9.7 | 12 | 14.5 | 17 | 19.5 | |
| 全压损失(pa) | 6.2 | 21 | 59 | 94 | 164 | 210 | 372 | 483 | |
| 射程(m) | 2.1 | 2.9 | 3.7 | 5.1 | 6.5 | 6.9 | 8.1 | 9.5 | |
| 噪音dB(A) | ＜20 | ＜20 | 24 | 33 | 36 | 43 | 48 | 54 | |
| 125 | 风量(m3/h) | 41 | 82 | 122 | 163 | 205 | 244 | 285 | 326 |
| 出口风速(m/s) | 2.8 | 5 | 7.5 | 9.7 | 12 | 14.5 | 17 | 19 | |
| 全压损失(pa) | 9 | 26 | 57 | 92 | 153 | 239 | 347 | 456 | |
| 射程(m) | 2.9 | 3.6 | 5.1 | 7 | 7.8 | 8.7 | 9.8 | 11.5 | |
| 噪音dB(A) | ＜20 | ＜20 | 23 | 30 | 36 | 46 | 51 | ＞55 | |
| 150 | 风量(m3/h) | 60 | 119 | 180 | 238 | 298 | 356 | 416 | 475 |
| 出口风速(m/s) | 2.5 | 4.5 | 6.5 | 8.5 | 11 | 12.5 | 15 | 17 | |
| 全压损失(pa) | 7 | 25 | 53 | 104 | 162 | 241 | 336 | 413 | |
| 射程(m) | 2.8 | 4.1 | 5.8 | 7.7 | 9.3 | 10.5 | 11.2 | 14.3 | |
| 噪音dB(A) | ＜20 | ＜20 | 27 | 35 | 42 | 47 | 53 | >55 | |
| 200 | 风量(m3/h) | 113 | 226 | 339 | 452 | 565 | 678 | 791 | 904 |
| 出口风速(m/s) | 2.5 | 4.5 | 7 | 9.5 | 12 | 14.5 | 17 | 19.2 | |
| 全压损失(pa) | 7.1 | 21 | 49 | 89 | 146 | 197 | 251 | 310 | |
| 射程(m) | 3.1 | 5.7 | 8.2 | 10.1 | 11.3 | 12.8 | 14.8 | 17.9 | |
| 噪音dB(A) | ＜20 | ＜20 | 28 | 37 | 45 | 48 | 52 | ＞55 | |
| 250 | 风量(m3/h) | 176 | 353 | 530 | 705 | 883 | 1060 | 1236 | 1410 |
| 出口风速(m/s) | 2.5 | 4.5 | 7 | 9.5 | 11.5 | 14 | 16.5 | 18.6 | |
| 全压损失(pa) | 7 | 24 | 52 | 95 | 146 | 212 | 284 | 363 | |
| 射程(m) | 5.7 | 10 | 14 | 17.5 | 21 | 24.3 | 28 | 32 | |
| 噪音dB(A) | ＜20 | ＜20 | 32 | 38 | 46 | 52 | 55 | ＞55 |
技术性能表
| 规格 | 风管风速(m/s) | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 300 | 风量(m3/h) | 254 | 508 | 763 | 1017 | 1272 | 1526 | 1780 | 2035 |
| 出口风速(m/s) | 2.4 | 4.7 | 7 | 9.5 | 12 | 14 | 16.5 | 18.8 | |
| 全压损失(pa) | 7 | 24 | 52 | 92 | 141 | 193 | 269 | 381 | |
| 射程(m) | 6.4 | 11.6 | 16.3 | 20.8 | 25 | 29 | 23.6 | 26.9 | |
| 噪音dB(A) | ＜20 | ＜20 | 33 | 38 | 43 | 51 | 55 | ＞50 | |
| 400 | 风量(m3/h) | 452 | 904 | 1356 | 1805 | 2260 | 2712 | 3165 | 3610 |
| 出口风速(m/s) | 2.3 | 4.7 | 7 | 9.3 | 11.7 | 14 | 16.3 | 18.6 | |
| 全压损失(pa) | 5 | 19 | 42 | 76 | 118 | 168 | 228 | 298 | |
| 射程(m) | 8.8 | 15.3 | 21.5 | 27 | 32 | 37.5 | 42 | 46 | |
| 噪音dB(A) | ＜20 | 22 | 32 | 41 | 43 | 51 | 55 | ＞55 | |
| 500 | 风量(m3/h) | 705 | 1410 | 2110 | 2815 | 3520 | 4232 | 4926 | 5638 |
| 出口风速(m/s) | 2.3 | 4.6 | 7 | 9 | 11.5 | 14 | 16 | 18.5 | |
| 全压损失(pa) | 4.3 | 18 | 40 | 73 | 128 | 186 | 242 | 312 | |
| 射程(m) | 7.2 | 12.9 | 17.8 | 22.1 | 26.7 | 29.8 | 34.9 | 39.7 | |
| 噪音dB(A) | ＜20 | 23 | 33 | 42 | 45 | 52 | 55 | ＞55 | |
| 600 | 风量(m3/h) | 1120 | 2240 | 3370 | 4490 | 5610 | 6730 | 7850 | 8970 |
| 出口风速(m/s) | 3 | 5.9 | 8.9 | 12 | 15 | 18 | 20.9 | 23.9 | |
| 全压损失(pa) | 10 | 38 | 86 | 154 | 235 | 333 | — | — | |
| 射程(m) | 15 | 24 | 31 | 37 | 43 | 48 | — | — | |
| 噪音dB(A) | — | 32 | 38 | 45 | 51 | 55 | — | — |
