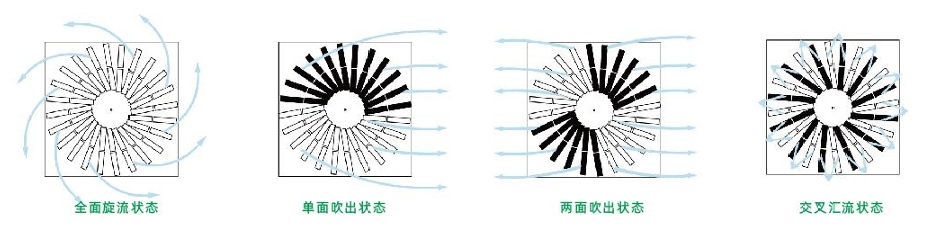

叶片材质为ABS工程塑料，具有防结露功能，可以拆卸调整出风方向，在冬季送热风时每只叶片出风方向对称，使两股气流汇合，以达到更远的送风距离。并有多种气流状态供用户选择调节。
说明
对于具体的叶片数我司可根据客户需求另外计算得出。可选具体规格有300*8、400*16、500*24、600*24、600*48.625*54、825*72，配件为静压箱。
SH一VDWA方型平板旋流风口简易图
| 型号 | □A | ΦA | □B | ΦB | □C | ΦC | ΦD | H |
| 300x8 | 300 | 300 | 270 | 270 | 200 | 200 | 15 | 50 |
| 400x16 | 400 | 400 | 370 | 370 | 250 | 250 | 200 | 50 |
| 500x24 | 500 | 500 | 470 | 470 | 250 | 250 | 200 | 50 |
| 600x24 | 600 | 600 | 565 | 565 | 300 | 300 | 250 | 60 |
| 600x48 | 600 | 600 | 565 | 565 | 350 | 350 | 300 | 80 |
| 625x54 | 625 | 625 | 580 | 580 | 350 | 350 | 300 | 100 |
| 825x72 | 825 | 825 | 775 | 775 | 450 | 450 | 400 | 120 |
技术性能表
| 规格 | 风量M3/h | 全压损失 | 最大垂直射程m | 扩散半径m | 噪音db(A) |
| 300×8 | 138 | 25 | 1.4 | 1.5 | 32 |
| 184 | 43 | 1.9 | 2 | 40 | |
| 230 | 67 | 2.4 | 2.5 | 43 | |
| 276 | 91 | 2.8 | 2.9 | 48 | |
| 365 | 165 | 3.8 | 3.9 | 56 | |
| 400×16 | 275 | 25 | 1.9 | 2 | 32 |
| 365 | 43 | 2.5 | 2.6 | 40 | |
| 460 | 67 | 3.2 | 3.3 | 43 | |
| 550 | 91 | 3.8 | 3.9 | 48 | |
| 735 | 165 | 5.1 | 5.2 | 56 | |
| 500×24 | 410 | 25 | 2.4 | 2.5 | 32 |
| 550 | 43 | 3.2 | 3.3 | 40 | |
| 690 | 67 | 4.0 | 4.2 | 43 | |
| 820 | 91 | 4.8 | 4.9 | 45 | |
| 1100 | 165 | 6.4 | 6.6 | 56 | |
| 600×24 | 570 | 25 | 2.8 | 3 | 32 |
| 770 | 43 | 3.6 | 3.8 | 40 | |
| 960 | 67 | 4.5 | 4 | 43 | |
| 1140 | 91 | 5.6 | 5.9 | 45 | |
| 1500 | 165 | 7.2 | 7.8 | 56 | |
| 600×48 | 820 | 25 | 3.9 | 4.1 | 32 |
| 1100 | 43 | 5.0 | 5.1 | 40 | |
| 1380 | 67 | 6.2 | 6.3 | 43 | |
| 1650 | 91 | 7.5 | 7.6 | 45 | |
| 2200 | 165 | 9.4 | 9.6 | 56 | |
| 953 | 25 | 3.5 | 3.7 | 37 | |
| 625×54 | 1335 | 43 | 4.1 | 4.3 | 41 |
| 1800 | 67 | 6.7 | 7.4 | 45 | |
| 1907 | 91 | 7.9 | 8.3 | 47 | |
| 2300 | 129 | 10.2 | 10.5 | 52 | |
| 1200 | 15 | 3.6 | 3.8 | 31 | |
| 825×72 | 1800 | 32 | 5.2 | 5.6 | 39 |
| 2400 | 58 | 7.1 | 7.5 | 46 | |
| 300 | 90 | 8.8 | 9.1 | 48 | |
| 3597 | 129 | 10.7 | 11.2 | 55 | |
|
注: 1、最大射程为热大时每2片叶片方向对称，等温气流在末端风速为0.5m/s时的垂直距离。 2、扩散半径为风口中心的末端风速为0.5m/s时的水平距离。 3、其他尺寸及叶片组合也可加工制作。 |
|||||
平板式旋流风口用于冷暖送风 外形美观 气流呈现贴附(平送)型
