用途与特性
由固定式径向排列的导流片组成，它具有风量大、噪声低的特点，出风形式为水平旋流出风，与室内空气迅速混合，因而其温度和风速可迅速下降，达到合适的室内舒适效果。

说明
具体规格有Φ300、Φ400、Φ500、Φ600。可选配件为静压箱。WDXF-A型旋流风口的面板为冷轧钢板一次冲压成形。表面颜色：乳白色（静电粉末喷涂或氟碳喷涂），静压箱可镀锌钢板或冷轧钢板（箱体表面喷涂处理）制作。

材料
WDXF-A型旋流风口的面板为冷轧钢板一次冲压成形。表面颜色：乳白色（静电粉末喷涂或氟碳喷涂），静压箱可镀锌钢板或冷轧钢板（箱体表面喷涂处理）制作。

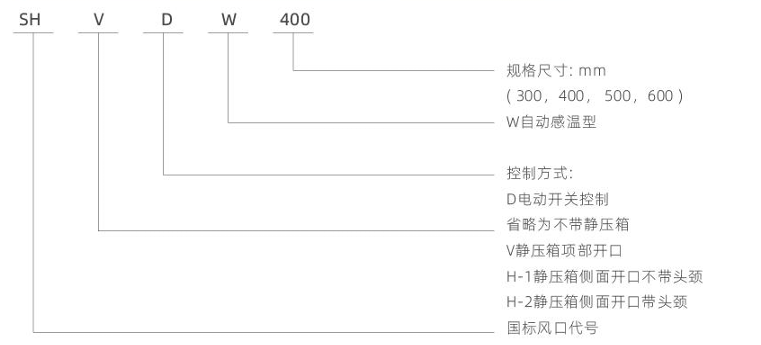

SH一VDWB方型平板旋流风口型号表示方法

示例：SH-V-D-W-400型面部尺寸400x400，颈部直径尺寸中300，附静压箱，顶部开口的低标高旋流风口。
如根据实际要求，只要风口面板，而不需静压箱时，则型号可写FK-D-W-400。

SH-VDWB方型平板旋流风口结构
WDXF型旋流风口共有四个规格，根据建筑及装修上的要求风口面板有圆形和方形可以选择。风口面板上的固定导流片采用径向排列（一次冲压成形）。
风口面板可以通过螺钉固定到静压箱上，并可拆卸。螺钉顶端有装饰帽。静压箱可选择侧面进风或顶部进风二种方式。还可根据用户要求加上风阀来调节风量的大小。在实际工程运用中，碰到不太方便安装静压箱时，此时可考虑采用软管连接来完善整个系统。

SH一VDWB方型平板旋流风口外形尺寸


静压箱


技术性能表

规格	有效面积(㎡)	风口面风速(m/s)	风量(m3/h)	全压损失(pa)	射程（m）	扩散半径(m)	噪音dB(A)
300	0.0104	2.50	92	7	0.8	0.7	<20
		3.50	130	13	1.0	0.9	<20
		4.50	170	19	1.2	1.1	28
		5.50	205	29	1.4	1.3	32
		6.50	240	40	1.6	1.6	38
		7.50	280	54	1.8	1.8	43
		8.50	325	66	2	2.1	46
		9.50	360	79	2.3	2.5	49
400	0.0233	2.50	210	11	1	0.9	<20
		3.50	290	15	1.4	1.4	29
		4.50	380	29	1.8	1.7	36
		5.50	460	40	2.2	2.1	42
		6.50	545	61	2.5	2.5	46
		7.50	628	85	2.8	2.8	51
500	0.0414	2.50	370	12	1.3	1.4	29
		3.50	520	24	1.8	1.9	39
		4.50	670	41	2.5	2.6	46
		5.50	820	62	3.1	3	51
		6.50	970	82	3.8	3.9	54
600	0.0647	2.50	580	13	1.9	1.8	32
		3.50	810	27	2.3	2.7	42
		4.50	1040	46	2.7	3.6	47
		5.50	1280	64	3.2	4.4	51
		6.50	1510	86	3.7	5	55
射程距离:指吹出气流残风速0.25m/s时位置到吹出口降下的距离，如末端残风速为0.5m/s时，射程在原基础上降低40%。 扩散半径:指风口中心到末端残风速0.25m/s时的水平距离。扩散半径的参数是在吊顶标高3.0米往下1.2米处获得。

技术性能表

型号	□A	ΦA	ΦB	□C	ΦC	ΦD	H
300	298	300	198	238	238	150	200
400	398	400	298	338	338	200	250
500	498	500	402	440	440	200	250
600	598	600	498	538	538	250	300

安装详细结构图

规格	顶棚开孔Φ
300	210
400	310
500	410
600	510
旋流风口安装高度与地面相距2.65米起 (建议最高安装高度不超过吊项标高3.5米)
